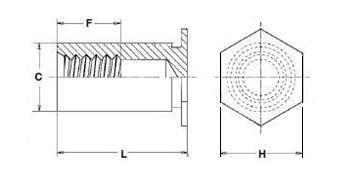

產品尺寸
|
BSO, BSOA, BSOS 盲孔帶螺紋的螺柱  |
產品編碼方式 類 型：BSO-632-26 ZI 螺紋編碼：BSO-632-26 ZI 長度編碼：BSO-632-26 ZI 表面處理：BSO-632-26 ZI |
所有尺寸單位為毫米
|
螺紋 * 螺距 |
碳鋼 |
不銹鋼 |
鋁材 |
螺紋 編碼 |
長度“L”+0.05-0.13 （長度單位為毫米） |
安裝板 最薄 厚度 |
安裝板 孔徑 +0.08 |
C -0.13 |
H Nom |
孔中心 到板邊緣 最小距離 |
|
M3*0.5 |
BSO |
BSOS |
BSOA |
M3 |
6 8 10 12 14 16 18 20 22 25 |
1.02 |
4.22 |
4.2 |
4.8 |
6 |
|
M3*0.5 |
BSO |
BSOS |
BSOA |
3.5M3 |
6 8 10 12 14 16 18 20 22 25 |
1.02 |
5.41 |
5.39 |
6.4 |
6.8 |
|
M3.5*0.6 |
BSO |
BSOS |
BSOA |
M3.5 |
6 8 10 12 14 16 18 20 22 25 |
1.02 |
5.41 |
5.39 |
6.4 |
6.8 |
|
M4*0.7 |
BSO |
BSOS |
BSOA |
M4 |
6 8 10 12 14 16 18 20 22 25 |
1.27 |
7.14 |
7.12 |
7.9 |
8 |
|
M5*0.8 |
BSO |
BSOS |
BSOA |
M5 |
6 8 10 12 14 16 18 20 22 25 |
1.27 |
7.14 |
7.12 |
7.9 |
8 |
|
F 尺寸 Min |
長度“L” 6 D=3.2 |
長度“L” 8 10 D=4 |
長度“L” 12 D=5 |
長度“L” 14 16 D=6.5 |
長度“L” 18 20 22 25 D=9.5 |

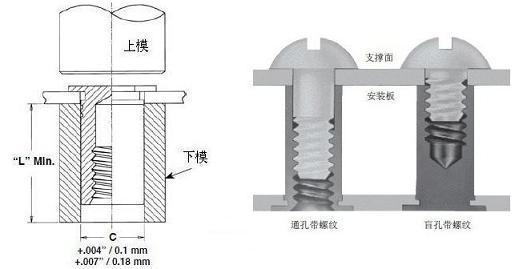

產品的安裝和使用
自扣緊螺柱，采用了已被驗證的自扣緊設計，通過壓力將產品永久性地裝入預先沖好或鉆好安裝孔的薄板中。
1.在安裝板上沖出或鉆出相應尺寸的安裝孔。不允許進行諸 如去毛刺之類的二次加工。
2.如圖所示，將緊固件穿過安裝孔置于下模中。
3.在上模與下模平行的情況下，施加擠壓力，將螺柱鉚接至 板材中，安裝完畢后，螺柱頭平面與安裝板面齊平。
|
|
螺紋 |
緊固件原 材料 |
緊固件原 材料 |
緊固件原 材料 |
表面處理標準 |
表面處理標準 |
表面處理標準 |
安裝板的 硬度 |
安裝板的 硬度 |
安裝板的 硬度 |
|
系列 |
Internal,ANSI B1.12B ANSI/ASME B1.13M, 6H |
經熱處理的 碳鋼 |
7075-T6 鋁材 |
300 不銹鋼 |
按ASTM B633 SC1 (5μm)Type III, Colorless 鍍鋅 |
按ASTMA380 鈍化 |
無表面處理 |
洛氏B制硬度 不大于80 |
洛氏B制硬度 不大于70 |
洛氏B制硬度 不大于50 |
|
BSO |
? |
? |
|
|
? |
|
|
? |
|
|
|
BSOS |
? |
|
|
? |
|
? |
|
|
? |
|
|
BSOA |
? |
|
? |
|
|
|
? |
|
|
? |
材料和表面處理規格
產品的性能數據
使用在板厚.060”的5052-H34鋁板材時
|
螺紋 編碼 |
螺柱 材質 |
最大記錄值 緊固扭矩值配套螺絲 (in.lbs.) |
安裝力 (lbs.) |
推出力 (lbs.) |
扭出力 (in.lbs.) |
拉出力 (lbs.) |
|
440 |
鋼材 不銹鋼 鋁材 |
4.75 3.8 2.85 |
1100 |
1600 |
11 |
280 224 168 |
|
6440 |
鋼材 不銹鋼 鋁材 |
4.75 3.8 2.85 |
1700 |
300 |
11 |
280 224 168 |
|
632 |
鋼材 不銹鋼 鋁材 |
8.75 7 5.25 |
1700 |
300 |
25 |
310 248 186 |
|
8632 |
鋼材 不銹鋼 鋁材 |
8.75 7 5.25 |
2400 |
400 |
25 |
310 248 186 |
|
832 |
鋼材 不銹鋼 鋁材 |
18 14.4 11 |
2400 |
400 |
45 |
580 |
