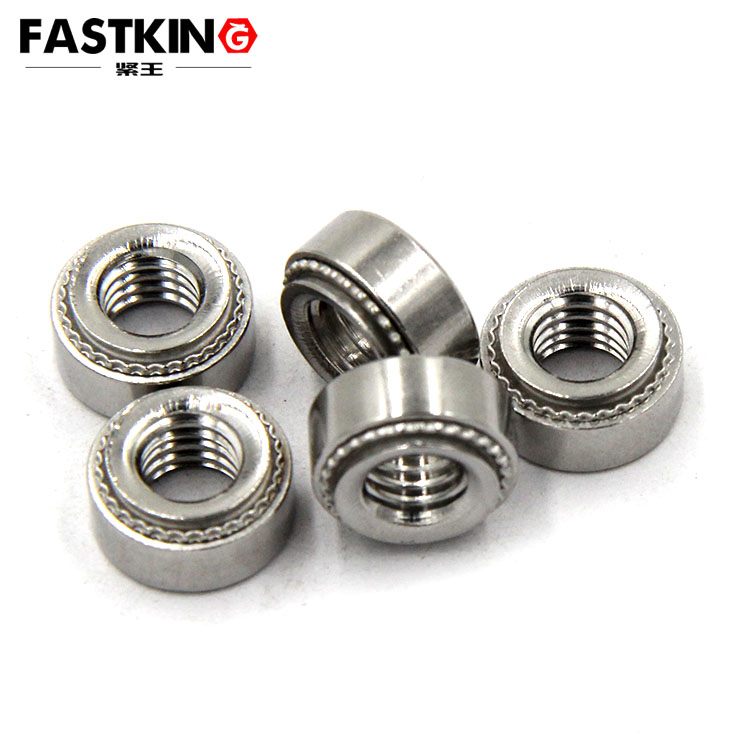

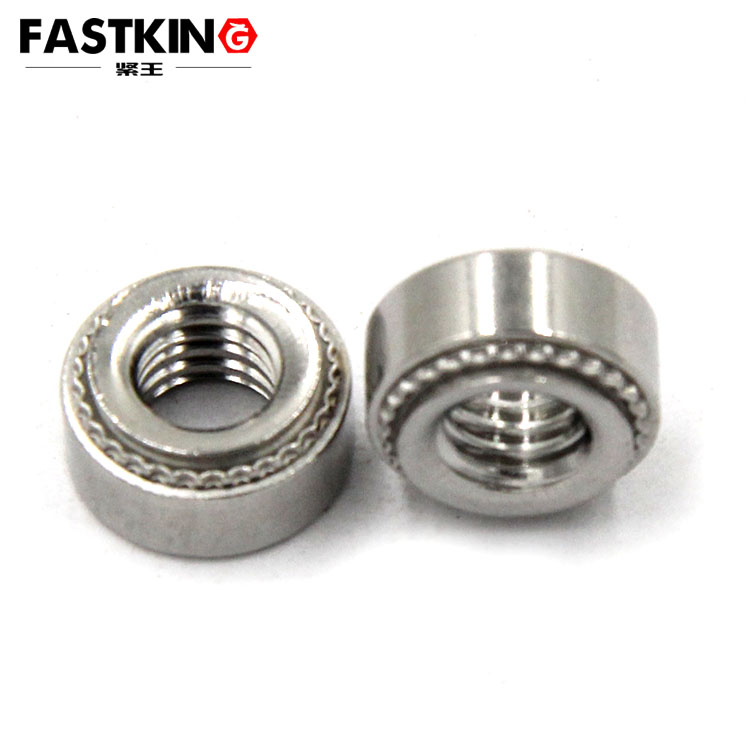

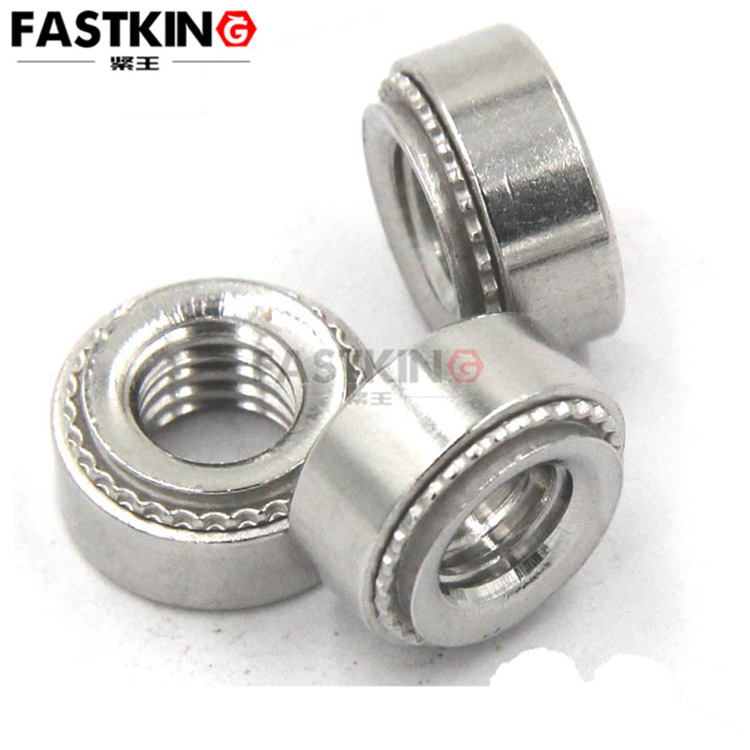

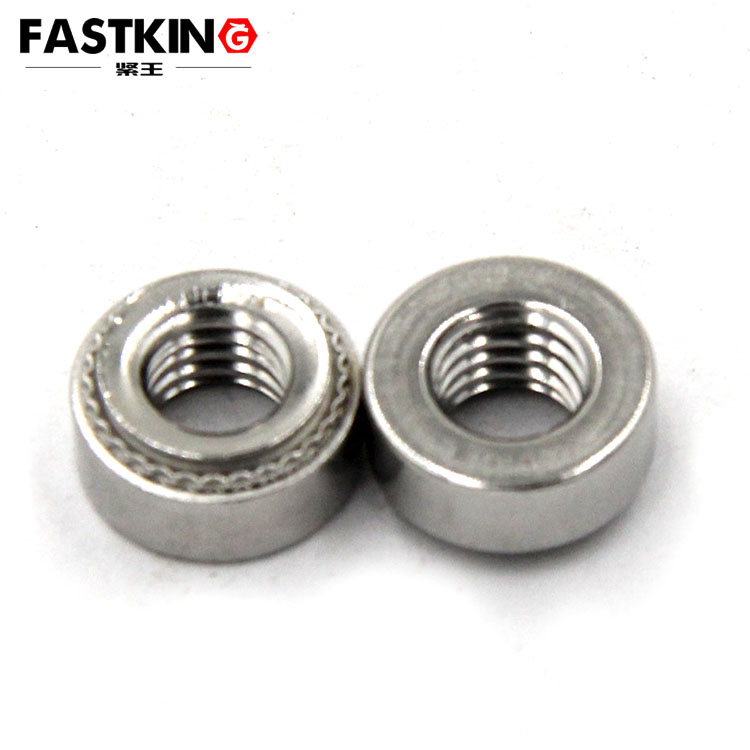

壓鉚螺母又叫鉚螺母,自扣緊螺母,是應用于薄板或鈑金上的一種螺母,外形呈圓形,一端帶有壓花齒及導向槽。其原理是通過壓花齒壓入鈑金的預置孔位,一般而言預置孔的孔徑略小于壓鉚螺母的壓花齒,通過壓力使壓鉚螺母的花齒擠入板內使預置孔的的周邊產生塑性變形,變形物被擠入導向槽,從而產生鎖緊的效果。
螺紋尺寸 螺距 |
材質 |
螺紋 編碼 |
嘴位 編碼 |
A 嘴位高度 |
安裝板 最小厚度 |
安裝板孔徑 +0.08 |
C 最大尺寸 |
E +0.25 |
T +0.25 |
安裝板 最小邊距 |
|||
碳鋼 | 不銹鋼 | 不銹鐵 |
316 不銹鋼 |
||||||||||
M2*0.4 | S | CLS | SP | 316 | M2 | 0 | 0.77 | 0.8 | 4.22 | 4.2 | 6.3 | 1.5 | 4.8 |
1 | 0.97 | 1 | |||||||||||
2 | 1.38 | 1.4 | |||||||||||
M2.5*0.45 | S | CLS | SP | 316 | M2.5 | 0 | 0.77 | 0.8 | 4.22 | 4.2 | 6.3 | 1.5 | 4.8 |
1 | 0.97 | 1 | |||||||||||
2 | 1.38 | 1.4 | |||||||||||
M3*0.45 | S | CLS | SP | 316 | M3 | 0 | 0.77 | 0.8 | 4.22 | 4.2 | 6.3 | 1.5 | 4.8 |
1 | 0.97 | 1 | |||||||||||
2 | 1.38 | 1.4 | |||||||||||
M3.5*0.6 | S | CLS | SP | 316 | M3.5 | 0 | 0.77 | 0.8 | 4.75 | 4.73 | 7.1 | 1.5 | 5.6 |
1 | 0.97 | 1 | |||||||||||
2 | 1.38 | 1.4 | |||||||||||
M4*0.7 | S | CLS | SP | 316 | M4 | 0 | 0.77 | 0.8 | 5.41 | 5.38 | 7.9 | 2 | 6.9 |
1 | 0.97 | 1 | |||||||||||
2 | 1.38 | 1.4 | |||||||||||
M5*0.8 | SS | CLSS | SP | 316 | M5 | 0 | 0.77 | 0.8 | 6.35 | 6.33 | 8.7 | 2 | 7.1 |
1 | 0.97 | 1 | |||||||||||
2 | 1.38 | 1.4 | |||||||||||
M6*1 | S | CLS | SP | 316 | M6 | 00 | 0.89 | 1 | 8.75 | 8.72 | 11.05 | 4.08 | 8.6 |
0 | 1.15 | 1.2 | |||||||||||
1 | 1.38 | 1.4 | |||||||||||
2 | 2.22 | 2.3 | |||||||||||
M8*1.25 | S | CLS | SP | 316 | M8 | 1 | 1.38 | 1.4 | 10.5 | 10.47 | 12.65 | 5.47 | 9.7 |
2 | 2.21 | 2.3 | |||||||||||
M10*1.5 | S | CLS | SP | 316 | M10 | 1 | 2.21 | 2.3 | 14 | 13.97 | 17.35 | 7.48 | 13.5 |
2 | 3.05 | 3.2 |
